售飯機集中布線注意事項
布線注意事項:
1.1、采用CAN通訊協議進行遠距離(≤1200m)通訊,不規范的布線方式會導致通訊的可靠性、穩定性和傳輸數據準確性的明顯下降。因此建議嚴格采用CAN網絡布線規范進行工程施工,以降低后期的維護工作量。

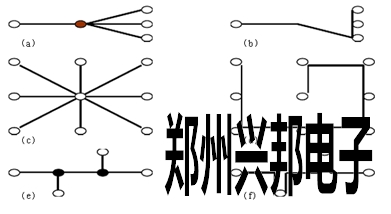

1.2、CAN聯網布線規范如下: a. 根據總線型結構要求,下圖中a、c、e三種連接方式不正確,正確的方式應按b、d、f三種。不恰當?shù)木W(wǎng)絡連接在近距離、低速率的情況下可能能夠正常工作,但如果通訊距離加長、速率提高,其不良影響會越來越嚴重。
1.3、CAN通訊線規格: 帶屏蔽層的2芯雙絞線; 單股線橫截面積1.0平方毫米以上;1.4、接線方法: 網絡采用總線型結構; 雙絞線接CAN的CAN_H、CAN_L線,屏蔽層接地; 總線長度:≤1300米;支線長度:≤3米; 總線兩端各接一個120歐匹配電阻; 遠離高壓線;與電源線并行時CAN線屏蔽層要接地; 支線如沒接終端,應將其去掉(會反射信號產生干擾); 盡量減少線路中的接點;接點處焊接良好、包扎緊密,避免松動和氧化; 檢驗布線是否合格:斷電時每個分節點2線間電阻為60~80歐左右方為合格。
