分體洗衣機的接線方法
文章出處：http://www.mjagi.com 作者：興邦客服 人氣： 發表時間：2012年11月28日
[文章內容簡介]：分體洗衣機的接線方法

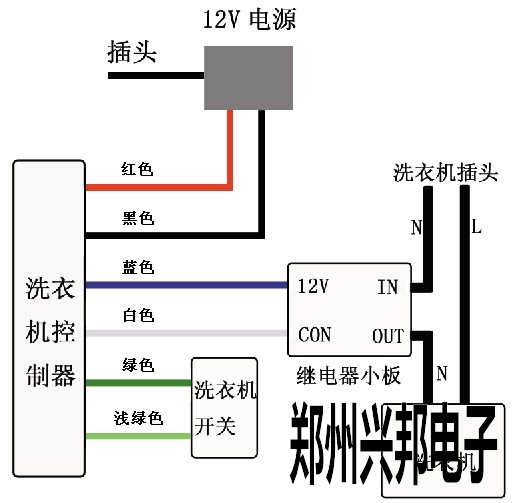

分體洗衣機的接線方法?
答：紅線----->12V電源正極，
黑線----->12V電源負極，
藍線----->接繼電器小板+12V，
白線----->接繼電器小板CON（繼電器小板的），
淺綠線（灰）和綠線兩根----->接啟動開關（刷卡10秒后，這兩根線會短 路半秒鐘鐘（相當于按鍵按下一次），然后斷開），
其他線空出不用接，但需分別包起來，以免短路。
本文關鍵詞：洗衣機控制器
